Комплектная трансформаторная подстанция

YB-12/24/40.5-0.69 Трансформаторная подстанция для ветропарка
Пункт Блок высокого напряжения Трансформатор Блок низкого напряжения
Номинальное напряжение (кВ) 400,630,1250 10(11)/12, 35/40.5 690
Номинальный ток (A)

50~4000
Номинальная мощность (кВ/A)
30~2500
Номинальный кратковременно выдерживаемый ток (кА) 12.5(2s or 4s), 16(2s or 4s), 20(2s or 4s)

Номинальный пиковый выдерживаемый ток (кА) 31.5,40,50

YB-12/24/40.5-0.69 Трансформаторная подстанция для ветропарка

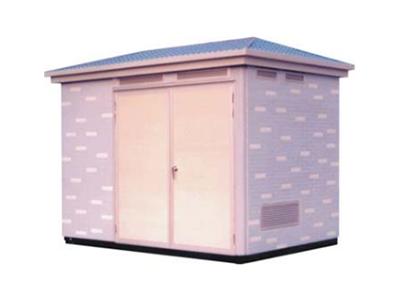

YB-12/24 Трансформаторная подстанция европейского стиля
Пункт Блок высокого напряжения Трансформатор Блок низкого напряжения
Номинальное
напряжение (кВ)
12 24 0.4
Номинальный ток (A) 630 20~3200
1 мин. Номинальная P.F. выдерживаемое напряжение (кВ) к земле, между фазами 42 65 HV:42 HV:50 2.5
между открытыми контактами 48 79
Номинальное выдерживаемое напряжение молниевого импульса (кВ) к земле, между фазами 75 125 75 200 7.4
между открытыми контактами 85 145
YB-12/24 Трансформаторная подстанция европейского стиля
YB-12/24 Трансформаторная подстанция американского стиля
Пункт LBS
Номинальное напряжение (кВ) 12
Номинальный ток (A) 315, 630
Импульсное выдерживаемое напряжение (кВ) 75
Номинальный кратковременно выдерживаемый ток (кА/с) 12.5/2,16/4
Номинальный пиковый выдерживаемый ток (кА) 31.5,40
YB-12/24 Трансформаторная подстанция американского стиля
ZBW-40.5 Комплектная трансформаторная подстанция

1. Высота: 1000м;
2. Температура окружающей среды: -25 ~+40 ;
3. Скорость ветра: 34м/с (Давление ветра : 700Pa);
4. Толщина леда: 20мм;
5. Относительная влажность: ежедневно средняя 95%,ежемесячно средняя90%;
6. Без жестокой встряски и импульса;
7. Условия не легковоспламеняющаяся, взрывная и без серьёзного загрязнения, и химической коррозии.

ZBW-40.5 Комплектная трансформаторная подстанция
YBZ-12 Интеллектуальная трансформаторная подстанция
Пункт Блок высокого напряжения Трансформатор Блок низкого напряжения
Номинальное напряжение (кВ) 12 11/0.4 0.4
Номинальный ток (A) 630
144~2309
Номинальная мощность (кВ/A)
100~1600
Номинальный выдерживаемый ток короткого замыкания(кА/с) 20~31.5(CB)
30/1
Номинальный пиковый выдерживаемый ток (кА) 50~80(CB)
63
YBZ-12 Интеллектуальная трансформаторная подстанция
BTZH1-12 Трансформаторная подстанция для железной дороги
Пункт Блок высокого напряжения Трансформатор Блок низкого напряжения
Номинальное напряжение (кВ) 12
0.4
Номинальный ток (A) 630(200)

Номинальная частота (Гц) 50 50 50
Номинальный кратковременно выдерживаемый ток (кА/с) 20/3

Номинальный пиковый выдерживаемый ток (кА) 50

BTZH1-12 Трансформаторная подстанция для железной дороги

Подземная трансформаторная подстанция YB-Z D-12 – это компактная трансформаторная станция, которая может быть частично или полностью врыта в землю. Ее преимуществами являются низкий уровень шума и электромагнитного излучения. Такие подстанции идеально подходят для городов с высокой плотностью населения. Они используются для обеспечения освещения и распределения энергии на улицах, в аэропортах, в портах и других местах.
