Ветрогенератор HW3-2500kW

Ветрогенератор HW3-2500kW

Ветровой турбогенератор разработан с трехлопастной регулируемой ветряной турбиной с переменной скоростью. Нагрузка рассчитана с лопастным ротором: ae2.5-50.3 acc. Тип GL/IEC класса TC3A ae2.5-46.9 acc. Тип GL/IEC класса TC2A+ (скорость чрезмерного ветра TC1) Механизм передачи всех других основных компонентов, разработана для синхронного и асинхронного режима. Ветровой турбогенератор может быть установлен в двух различных конфигурациях для несоответствующих условий окружающей среды “нормальный”/”жаркий” и “холодный климат”. В горячих и холодных климатических условиях, во время песчаной бури ветровые турбогенераторы будут отказаны. Ветровой турбогенератор может быть разработан с синхронным так, и асинхронным генератором.

Техническая характеристика – Ветрогенератор HW3-2500kW

Ветровая турбина Тип ветровой турбины HW90/2500 HW97/2500 HW103/2500 HW110/2500
Классификация ветра IA IIA+ IIIA S
Диапазон мощности (kW) 2500
Стартовая скорость ветра (m/s) 3
Номинальная скорость ветра (m/s) 25 22
Диапазон скорости ветра (m/s) 12.5 12 11.7 11.2
Диапазон рабочей температуры Холодный климат: ‐30℃~40℃, Нормальный климат:‐10℃~45℃。
Диапазон критической температуры Холодный климат: ‐40℃~50℃, Нормальный климат:‐20℃~50℃。
Роторная система Диаметр ротора (m) 90 97 103 110
Длина лопасти (m) 43.8 45.6 50.3 53.6
Механизм DC сервопривод, AC двигатель
Приводная цепь Устройство подшипника ротора TDI+NNU
Коробка передач Высокий коэффициент скорости, трех этапов
Генератор и преобразователь тока PMSG + полный преобразователь тока
Система поддержки Основная структура Две части соединяющие болтами
Система отклонения Четыре поворотных механизма и поворотный подшипник
Стойка Конус ‐форма стальной трубы
Предохранительный тормоз Аэродинамический тормоз Индивидуальная система
Механический тормоз Симметричное устройство высокоскоростного тормоза
Управление Система управления PLC+SCADA
Масса Лопасти (Kg/каждая лопасть) 11000 11200 11600 12500
Роторное колесо без лезвия (Kg) 24000
Обтекатель ветровой турбины (Kg) 87000
Столб Высота оси ветровой турбины (m) 70/80/90/100

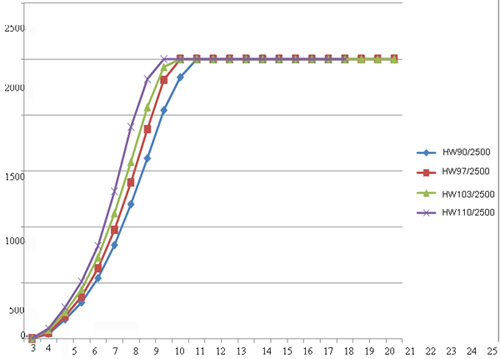

График мощности

Скорость ветра (m/s) Выход мощности (kW), Плотность воздуха (ρ=1.225kg/m3)
HW90/2500 HW97/2500 HW103/2500 HW110/2500
3 1.8 2.2 3.3 4
4 45.1 52.5 78.4 91.2
5 172.6 200.5 237.9 280.3
6 325.1 377.7 440.5 511.4
7 541.8 629.4 729.7 830.2
8 837.8 973.2 1120.7 1318.2
9 1202.7 1397.1 1581.5 1893.7
10 1613.6 1874.4 2071.4 2422.5
11 2043.9 2374.3 2500 2500
12 2338.2 2500 2500 2500
13 2500 2500 2500 2500
14 2500 2500 2500 2500
15 2500 2500 2500 2500
16 2500 2500 2500 2500
17 2500 2500 2500 2500
18 2500 2500 2500 2500
19 2500 2500 2500 2500
20 2500 2500 2500 2500
21 2500 2500 2500 2500
22 2500 2500 2500 2500
23 2500 2500 2500
24 2500 2500 2500
25 2500 2500 2500 -
